管鏈輸送機

管鏈式輸送機是輸送粉狀、小顆粒狀及小塊狀等散狀物料的連續輸送設備，可以水平、傾斜和垂直組合輸送。管鏈輸送機是世赫工業在消化吸收國外新技術的基礎上研制而成，它解決了粉體機械輸送中重質粉料遠距離輸送的難題，填補了國內空白。

發送郵件

在線留言

輸送距離
水平60~80m，垂直40~50m
輸送能力
8-80m3/h
應用領域
管鏈輸送機廣泛應用于各行業，如制藥、食品、化工、建材、電力、冶金、煤礦炭、糧食等行業。（更多應用領域請點擊"免費咨詢"）
適用物料
適用于水平、傾斜、垂直輸送粉狀、粒狀和小塊狀物料，如水泥、粉煤灰、農藥、鈦白粉、顏料等，物料溫度小于100℃。管鏈輸送機不適于輸送易變質的、粘性大的、易結塊的物料。

產品優勢

環保、無粉塵泄露
管鏈輸送機采用密閉管道內水平輸送、垂直提升、直角或其他角度轉彎，有效防止粉塵飛揚，環境不受污染；被輸送的物料從進口到出口法蘭之間是處于密閉狀態的，出口不必設置除塵器。在輸送物料時可充裝氣體。
01
能效高
設備動力消耗低、輸送能力大，在相同的輸送情況下，耗能可比氣流輸送減少能耗50～80%，可極大地降低輸送運行成本；最低輸送動力功率僅為1kw。
02
結構緊湊

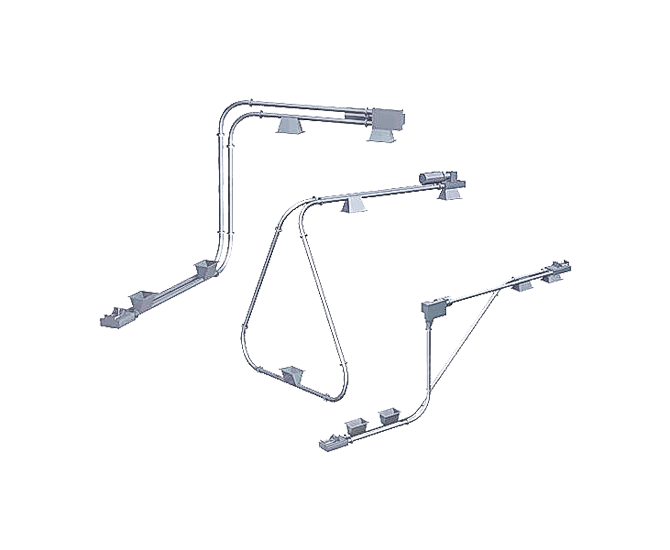

外型輕巧、結構緊湊、占用面積小、不受地形限制，輸送方向便于布置，可采用多點進料和多點出料，可以三維改變輸送方向。
03
操作方便，智能化生產
操作簡單、使用方便，減輕勞動強度；容積式輸送裝置 , 可實現物料的輸送和計量。易于實現集中控制，提高自動化程度，滿足現代企業對環境保護的要求。
04
結構及選材優勢

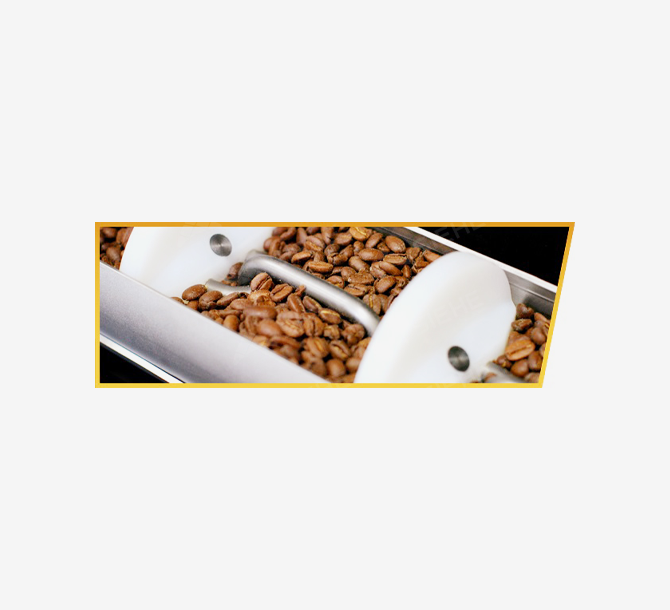

物料沿著管子平滑輸送，基本上沒有內部運動，所以物料破損少，緩慢的彎道輸送使很少的物料顆粒產生碎屑。
特殊的輸送盤 ,具有極低的磨擦系數和穩定的輸送能力。

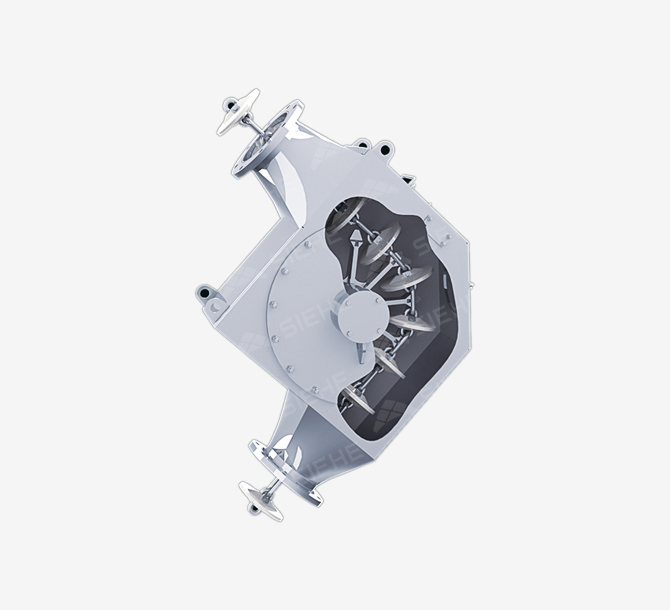

全部管鏈輸送機都使用自主開發的計算程序，使得輸送機的輸送管和彎曲部件等不同的部件保持必要的靜摩擦和拉緊力，為設計低噪聲和低磨損提供高精確數據。
05

工作原理

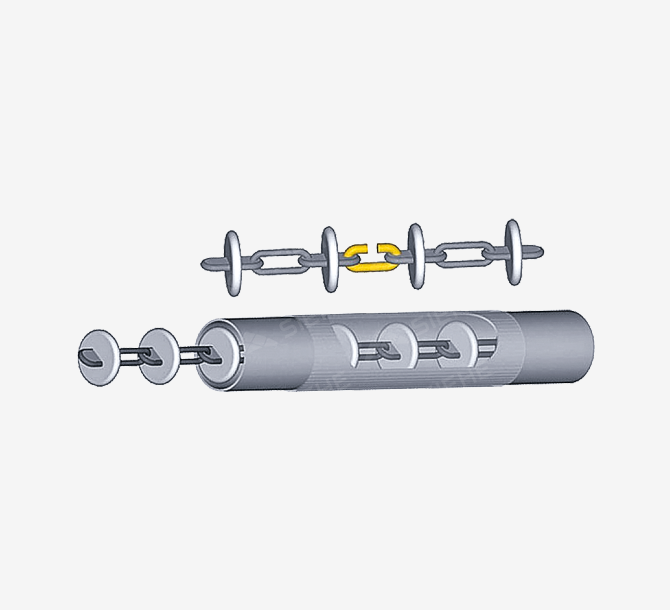

在密閉管道內，以鏈片為傳動構件帶動物料沿管道運動。當水平輸送時，物料顆粒受到鏈片在運動方向的推力，隨鏈片向前運動，形成穩定的料流；當垂直輸送時，管內物料顆粒受鏈片連續向上的推力，阻止了物料下滑，并產生了橫向側壓力，增強了物料的內摩擦力，當物料間的內摩擦力大于物料與管內壁外摩擦力及物料自重時，物料就隨鏈片向上移動，形成連續料流。粉體物料可在三維空間內沿封閉管道直線移動或改變方向；水平輸送距離可達60米，垂直輸送距離可達到30米。

技術參數

型號	電機功率（KW）	轉速	輸送能力（m3/h）	輸送長度	設備材質
STGL-120	1.5~3	6~18	＜8	＜80	與物料接觸SS304不銹鋼
STGL -160	2.2~5.5	6~18	＜19	＜80	與物料接觸SS304不銹鋼
STGL?-220	4~11	6~18	＜33	＜80	與物料接觸SS304不銹鋼
STGL?-270	5.5~11	6~18	＜53	＜80	與物料接觸SS304不銹鋼
STGL?-325	7.5~18.5	6~18	＜78	＜80	與物料接觸SS304不銹鋼

* 表中處理量是以比重為1g/cm3的粉料為介質時測定的數據，選型時應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
