項目背景

客戶是土耳其知名的制膠企業，與世赫結緣于涂料展，在世赫展位參觀了雙行星攪拌機等設備，并且了解了世赫已經與土耳其本土多家知名膠廠以及全球多家領先的膠廠合作，現場就和世赫達成了初步合作意向，后續經過雙方工程師深入溝通，最終敲定了全自動膠粘劑成套線方案。

項目概況

項目地點：土耳其

生產物料：MS密封膠

粘度范圍：≥1,000,000cps

產能：5000噸/年

工藝流程

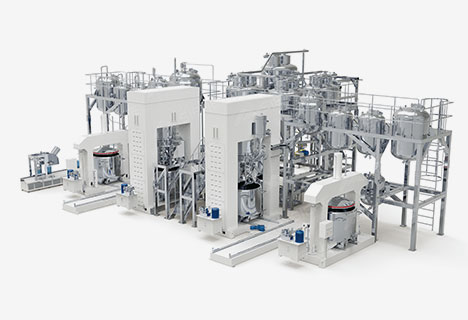

基于客戶物料和生產工藝要求，我們?yōu)榭蛻艟脑O(shè)計了一套全自動膠粘劑成套線，整條線由粉體配料輸送進料系統、液體配料進料系統、助劑配料進料系統，攪拌&擠出系統、拉缸清洗&溶劑回收系統、拉缸自動移動軌道，控制系統等組成。

1）粉體進料配料系統

人工將小袋放到垂直提升機上，袋子提升后經過整形機平整后進入全自動小袋拆袋站，切刀裝置將袋子切開，物料靠重力落入下面的轉運斗，空袋自動回收；轉運斗出料口底部連接正壓發送罐，迅速地將物料輸送至粉體中間倉暫存；粉體中間倉通過真空上料機密閉勻速投料到攪拌機，無塵投粉，帶稱重傳感器進行重量復核，確保精度。

2）液體進料配料系統

主料液體通過地磅稱重進行配料。將拉缸放在地磅上，通過輸送泵將液體從儲罐輸送到拉缸進行配料。管道采用自動比例閥，可通過PLC控制閥門打開的角度，進而控制流量，以實現配料速度和精度的完美結合。

3）助劑配料進料系統

液體助劑從原料桶/IBC由泵輸送至攪拌罐暫存，經由預攪拌稱重（增量法）后，到達助劑罐，每套助劑罐均配置了懸掛秤，計量后輸送到對應的攪拌機，測量精度高，尤其適用于多種少量的自動配料添加。

4）攪拌&擠出系統

完成液體進料后再逐步加入粉料，根據工藝需求，搭配真空系統使用。

行星攪拌機采用機頭升降，不但便于觀察和投料，而且由于制膠過程易快干濕氣固化，所以也方便人為刮料和槳葉清洗。配套使用的拉缸帶夾套，配合冷水機組冷卻。

三臺擠出機對應三臺行星攪拌機用于物料出料，通過管道到灌裝機進行成品的灌裝。行星攪拌機、擠出機通過軌道+轉盤連接，拉缸轉移工位方便，攪拌與擠出同步進行，提高生產效率。

5）拉缸清洗&溶劑回收系統

生產完成的拉缸移動到洗桶機工作區域，洗桶機工作頭上升，移入料罐并固定，開啟自動清洗程序；電機或氣馬達驅動自動可伸縮的多組清洗刷旋轉，在旋轉過程中，清洗頭始終牢固附著攪拌桶內壁，并有自動循環噴淋裝置，將料桶清洗干凈。

自清潔過濾器過濾臟溶劑罐中的溶劑，使溶劑重復利用，減少溶劑的處理費用。

6）拉缸自動移動軌道

占地面積小，結構緊湊，取代常規的叉車移動，采用電池驅動拉缸移動，遙控器控制，操作簡單，方便。

7）控制系統

由西門子PLC控制系統+防爆觸摸屏控制系統組成，功能全面，操作便捷，同時支持手動/自動輸入配方，實現智能化控制。

結語

世赫派遣技術工程師到客戶現場進行設備調試和操作培訓，協助客戶排查各類隱患，確保產線能順利且快速投產。

這條膠粘劑成套線由傳感器、執行器、通信網絡與HMI人機交互系統組成縝密的中控系統，從而實現配料、攪拌、出料、清洗等生產環節自動化，達到產能升級的目的。生產出的MS密封膠性能優異，在建筑、汽車制造和維修、船舶、航空、家具等行業應用廣泛。
