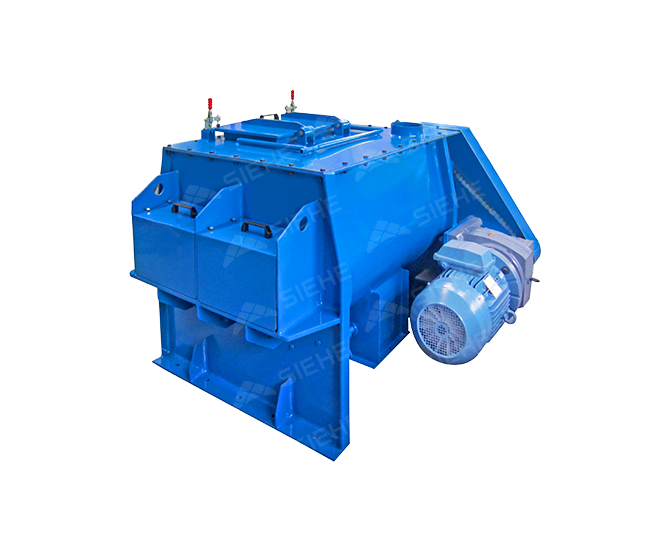

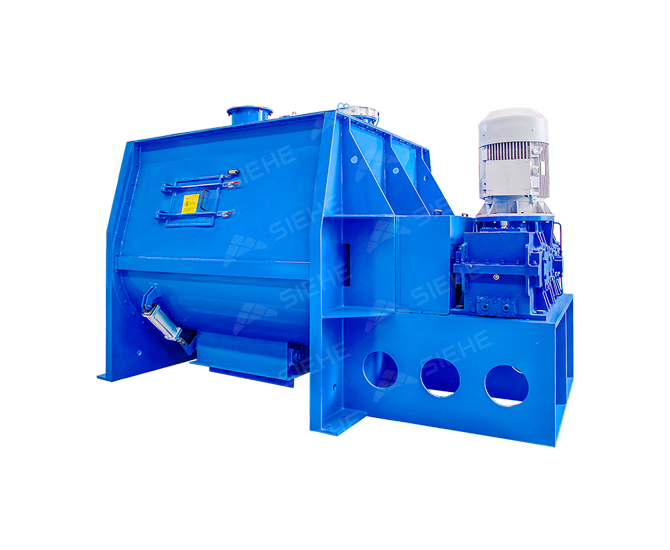

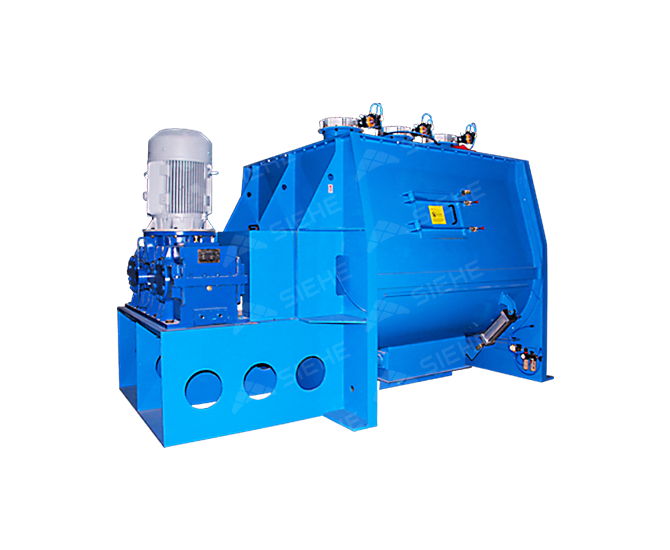

臥式無重力混合機
臥式無重力混合機是一款高效率、高均勻度、高強度、低能耗、低污染的先進混合設備。該產品技術源至韓國，攪拌器由多組特殊角度的槳葉組成，槳葉等速反向旋轉，不僅具備良好的混合效果，同時具備較高的粉碎、分散作用；產品適用范圍廣闊，能進行粉體與粉體、粉體與液體、粉體與顆粒的混合，并能適合攪拌比重或粒徑相差懸殊的物料；是一款效率極高的混合機。
-
物料比重≤3g/cm3
-
生產能力100-20,000L
-
應用領域適用于制藥、食品、農藥、染料、化工、塑料、鋰電池材料、陶瓷、化肥、橡膠塑料、砂漿等行業產品物料的攪拌、混合。（更多應用領域請點擊"免費咨詢"）
-
適用物料物料比重在3g/cm3以下，有一定流動性的各種粉料；如奶粉、 食品添加劑、有機肥、干粉砂漿、特種建材、耐火材料等等千余種物料。
產品優勢
-
豐富的應用經驗及極有針對性的非標設計能力
針對行業，原料及成品特性，壓力溫度要求，固液比例，配套工藝等；世赫會在驅動裝置、操作性、密封性等方面開發極具有針對性的解決方案01
-
可靠的驅動配置
根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。02
驅動電機采用國際一流電機供應商產品，如西門子、ABB、SEW等，可采用直聯式、鏈輪連接等進行扭力輸出。
減速機常用R系列傘齒減速機（或K系列螺旋錐齒減速機），具有選型使用系數高，額定扭矩大，傳動效率高，安全，壽命長，運行噪聲低，故障率低，易檢修等優勢。 -
高效的攪拌裝置
合理的槳葉交叉面積以及經大量實驗確立的槳葉角度設計。03
根據混合材料硬度及摩擦性，槳葉可進行針對性的表面硬化耐磨處理，如：表面滲碳/氮，熱處理，碳化鎢噴涂等。
可采用可調節式延伸槳葉用以磨損后更換，也可實現磨損后補償與桶壁間隙，適應于磨損較強工況。 -
強大的輔助組件
混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、蜂窩耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀（破碎棒）、溫度探測、稱重系統、除塵凈化等組件。04
添加少量液體時，可配置噴液噴霧裝置，更有利于液體均勻的分散混合于粉料內，噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。
材質可根據要求定制碳鋼、SS304不銹鋼、SS316L不銹鋼，SS321不銹鋼，或其他高硬度合金攪拌器，也可以進行聚氨酯內襯或者噴涂高耐磨材料。
工作原理

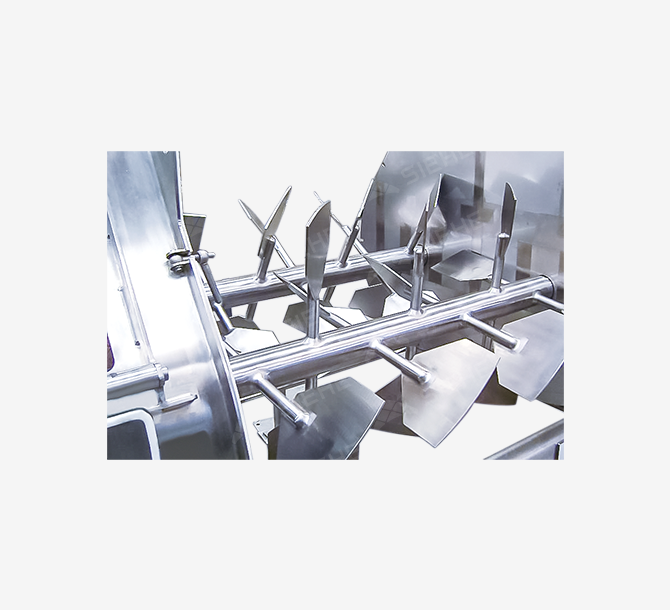

臥式無重力混合機由傳動部分、槳葉式攪拌器、孿生U形桶體組成。傳動部分為減速器通過多排鏈條或齒輪傳動帶動攪拌器運轉。攪拌器為雙軸槳葉，軸上特殊角度布置的槳葉等速反向旋轉，確保物料徑向、環向、軸向三向拋灑運動，形成交叉循環、剪切摻混等多重效果，在極短的時間內達到均勻混合。
推薦產品
技術參數
| 型號 | 電機功率?(kw) | 主軸轉速?(rpm) | 桶體厚度
（mm） |
混合量
(L) |
外形尺寸 | 設備重量
（kg） |
||
|---|---|---|---|---|---|---|---|---|
| 長 | 寬 | 高 | ||||||
| SHZL-0.1 | 3 | 60 | 4 | 30~60 | 1000 | 1000 | 1000 | 700 |
| SHZL-0.2 | 4 | 60 | 4 | 60~120 | 1100 | 1100 | 1100 | 880 |
| SHZL-0.5 | 7.5 | 43 | 5 | 150~300 | 1500 | 1500 | 1100 | 1000 |
| SHZL-1 | 11 | 43 | 5 | 300~600 | 1750 | 1750 | 1500 | 1500 |
| SHZL-2 | 15 | 40 | 5 | 600~1200 | 2200 | 2500 | 1800 | 2500 |
| SHZL-3 | 18.5 | 35 | 5 | 900-1800 | 2300 | 2650 | 1800 | 2900 |
| SHZL-4 | 22 | 35 | 6 | 1200-2400 | 2500 | 2900 | 2300 | 4200 |
| SHZL-6 | 37 | 33 | 6 | 1800-3600 | 2800 | 3000 | 2400 | 6500 |
| SHZL-8 | 45 | 33 | 6 | 2400-4800 | 2800 | 3500 | 2550 | 7500 |
| SHZL-10 | 55 | 26 | 8 | 3000-6000 | 3050 | 3700 | 2700 | 8500 |
| SHZL-15 | 75 | 22 | 8 | 4500-9000 | 3200 | 4250 | 2900 | 12000 |
| SHZL-20 | 90 | 18 | 8 | 6000-12000 | 3500 | 4700 | 3300 | 15000 |
* 表中處理量是以比重為1的粉料為介質時測定的數據，選型時應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
