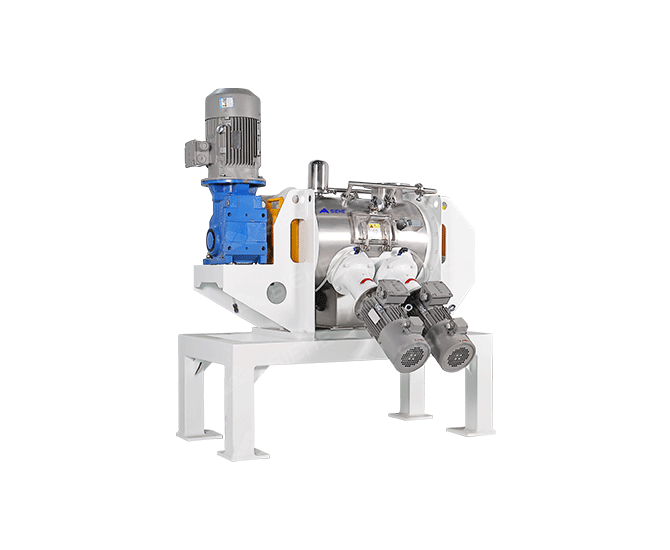

臥式犁刀混合機
臥式犁刀混合機是一款高效率、高均勻度、高粉碎、低能耗、低污染的新型混合設備。該產品技術源至德國，攪拌器由多組犁頭與飛刀組成，犁頭與飛刀同時工作，不僅具備很好的混合效果，同時具備較高的粉碎、分散作用；產品適用范圍廣闊，能進行粉體與粉體、粉體與液體、粉體與顆粒的混合，特別適合對混合過程中結塊粉料的打散作用，液體的霧化加入與粉料的吸附反應、抽真空加熱干燥工藝等；是一款應用廣泛的多功能混合機。
-
物料比重≤5g/cm3
-
生產能力50-30,000L
-
應用領域適用于制藥、食品、農藥、染料、化工、塑料、鋰電池材料、陶瓷、化肥、橡膠塑料、砂漿等行業產品物料的攪拌、混合。（更多應用領域請點擊"免費咨詢"）
-
適用物料物料比重在5g/cm3以下，液含量在20%以下，有一定流動性的各種粉料；如 醫藥中間體、 食品調味粉、 殺蟲劑、活性染料、脫水后污泥、鈷酸鋰電池等千余種物料。
產品優勢
-
豐富的應用經驗及極有針對性的非標設計能力
針對行業，原料及成品特性，壓力溫度要求，固液比例，配套工藝等；世赫工業會在驅動裝置、操作性、密封性等方面開發極具有針對性的解決方案。01
如：針對電池粉末行業開發的高密封性、可抽真空性、加熱性桶體，針對某些特殊粉末設計整機加熱400℃高溫，針對環境工程污泥行業提供的特殊飛刀破碎組件等。 -
可靠的驅動配置
根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。02
驅動電機采用國際一流電機供應商產品，如西門子、ABB、SEW等，可采用直聯式、鏈輪連接、液力耦合器連接等進行扭力輸出。
減速機常用K系列螺旋錐齒減速機（或H系列齒輪箱減速機），具有選型使用系數高，額定扭矩大，傳動效率高，安全，壽命長，運行噪聲低，故障率低，易檢修等優勢。 -
高效的攪拌裝置
犁式刀頭采用哈扶式設計，可達到根據物料不同細度及流動性等調整與刀頭與桶壁間隙或快速更換目的。03
根據混合材料硬度及摩擦性，犁刀可進行針對性的表面硬化耐磨處理或選用高硬度材料制造，用以適應于磨損較強工況。如：表面滲碳/氮，熱處理，碳化鎢噴涂等。
主軸攪拌器：普通犁刀式、鋸齒式犁刀、刮板剃刀；高速剪切飛刀：多片式十字刀、雙葉蓮花刀、其他非標刀頭設計。 -
強大的輔助組件
混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、蜂窩耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀、溫度探測、稱重系統、除塵凈化、真空干燥等組件。04
添加少量液體時，可配置噴液噴霧裝置，更有利于液體均勻的分散混合于粉料內，噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。
材質可根據要求定制碳鋼、SS304不銹鋼、SS316L不銹鋼，SS321不銹鋼，或其他高硬度合金攪拌器，也可以進行聚氨酯內襯或者噴涂高耐磨材料。
工作原理

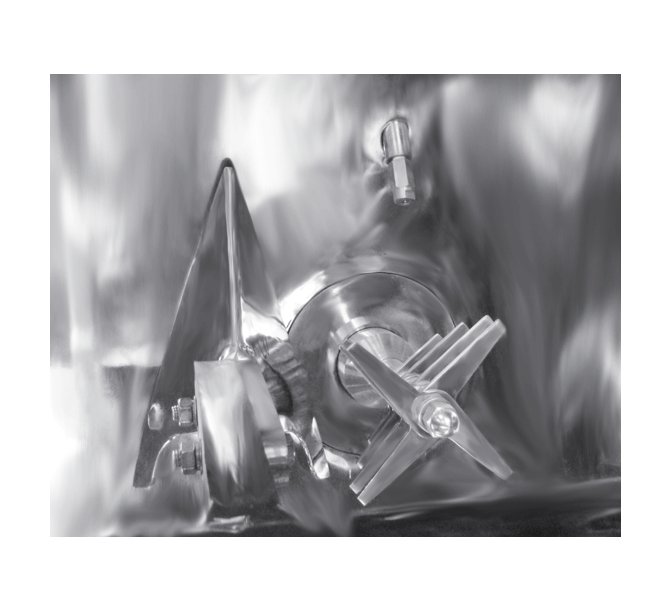

臥式犁刀混合機由傳動部件、攪拌器、圓形桶體、高速飛刀組成。攪拌器的犁頭在高速運轉時對物料除了軸向分散以外，還可帶動物料沿圓形簡體作圓周流動，有效解決物料分層問題，中間的高速飛刀進行輔助混合和對結塊料分散解聚的作用。物料在犁頭和飛刀的雙重作用下能在較短時間內均勻混合。
推薦產品
技術參數
| 型號 | 主機功率?(kw) | 主機轉速?(rpm) | 飛刀功率及數量?(kw) | 飛刀轉速?(rpm) | 桶體尺寸
（mm） |
混合量
（L） |
外形尺寸 | 設備重量 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 長 | 寬 | 高 | ||||||||
| SHDH-0.05 | 2.2 | 0-150 | 1.5*1把 | 2930 | ?400*418 | 20-30 | 1000 | 700 | 1200 | 260 |
| SHDH-0.1 | 3 | 85 | 3*1把 | 1440 | ?400*800 | 30-60 | 1500 | 500 | 700 | 400 |
| SHDH-0.2 | 4 | 85 | 3*1把 | 1440 | ?500*1000 | 60-120 | 2000 | 600 | 900 | 600 |
| SHDH-0.5 | 7.5 | 62 | 3*2把 | 1440 | ?700*1200 | 150-300 | 2500 | 800 | 1200 | 1100 |
| SHDH-1 | 11 | 62 | 3*2把 | 1440 | ?900*1500 | 300-600 | 2700 | 1000 | 1450 | 1600 |
| SHDH-2 | 15 | 50 | 3*3把 | 1440 | ?1100*2000 | 600-1200 | 3300 | 1200 | 1700 | 2500 |
| SHDH-3 | 18.5 | 50 | 3*3把 | 1440 | ?1280*2250 | 900-1800 | 3800 | 1300 | 1950 | 2900 |
| SHDH-4 | 22 | 42 | 3*4把 | 1440 | ?1400*2700 | 1200-2400 | 4100 | 1400 | 2000 | 4000 |
| SHDH-5 | 30 | 42 | 3*4把 | 1440 | ?1500*3000 | 1500-3000 | 4200 | 1500 | 2000 | 4500 |
| SHDH-6 | 37 | 42 | 3*4把 | 1440 | ?1600*3200 | 1800-3600 | 4500 | 1700 | 2000 | 6000 |
| SHDH-8 | 45 | 33 | 3*5把 | 1440 | ?1650*3750 | 2400-4800 | 5000 | 1800 | 2200 | 7500 |
| SHDH-10 | 55 | 33 | 3*5把 | 1440 | ?1800*4000 | 3000-6000 | 6000 | 1900 | 2500 | 8500 |
| SHDH-15 | 75 | 26 | 3*6把 | 1440 | ?2000*4800 | 4500-9000 | 7000 | 2100 | 2800 | 9800 |
| SHDH-20 | 90 | 26 | 3*8把 | 1440/2930 | ?2200*5600 | 6000-12000 | 8000 | 2400 | 3000 | 13800 |
| SHDH-30 | 132 | 20 | 3*8把 | 1440/2930 | ?2300*7500 | 9000-18000 | 10000 | 2600 | 3500 | 18500 |
* 表中處理量是以比重為1的粉料為介質時測定的數據，選型時應根據產品的目數、比重等參數進行計算。
* 表中飛刀轉速可定制2930rpm，功率可定制3~11kw，根據物料特性和工藝要求設計，了解更多請和我們銷售工程師聯系
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
