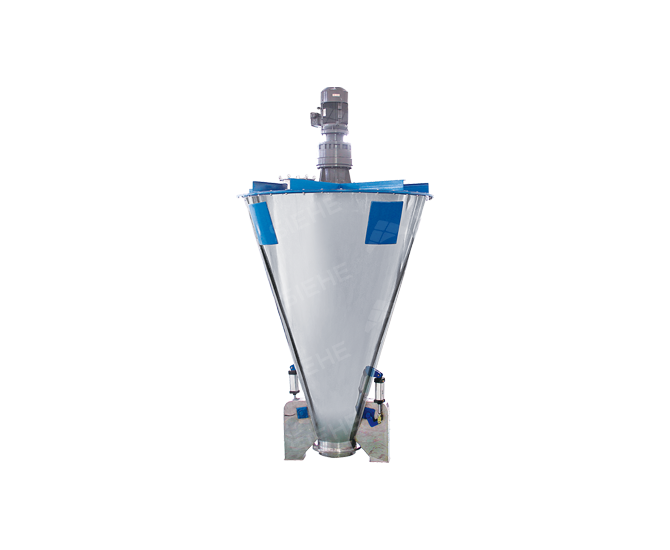

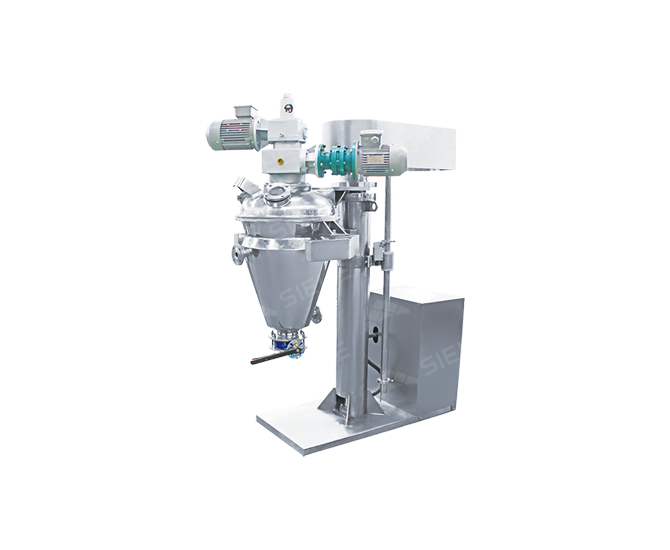

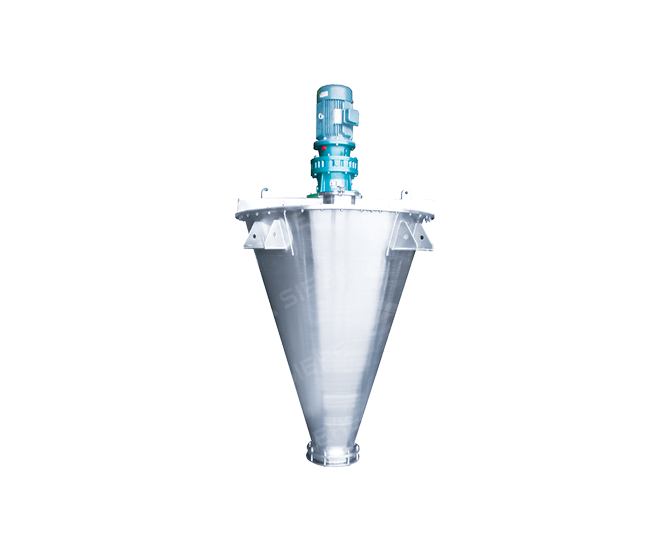

雙螺旋錐形混合機

雙螺旋錐形混合機是一款高均勻度、低能耗、低殘留、低破碎的新型混合設備。該設備由兩根非對稱式螺旋，它們在繞軸線自轉的同時借助轉臂的回轉作用在錐體內作公轉運動，通過螺旋的公、自轉將物料反復提升最終達到混合均勻的目的。該產品適用范圍廣闊，能進行粉體與粉體、粉體與液體的混合，易能攪拌細粉、纖維或片狀的物料；該設備是市場上開發應用較早的混合機之一。

發送郵件

在線留言

物料比重
≤5g/cm3
生產能力
100-30,000L
應用領域
適用于制藥、食品、農藥、染料、化工、塑料、鋰電池材料、陶瓷、化肥、橡膠塑料、砂漿等行業產品物料的攪拌、混合。（更多應用領域請點擊"免費咨詢"）
適用物料
物料比重在5g/cm3以下，液含量在20%以下，有一定流動性的各種粉料、顆粒料；如醫藥中間體、食品調味粉、殺蟲劑、活性染料、脫水后污泥、鈷酸鋰電池等千余種物料。

產品優勢

豐富的應用經驗及極有針對性的非標設計能力
針對行業，原料及成品特性，壓力溫度要求，固液比例，配套工藝等；世赫工業會在驅動裝置、操作性、密封性等方面開發極具有針對性的解決方案。
01
可靠的驅動配置
根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機采用國際一流電機供應商產品，如西門子、ABB、SEW等減速機常用擺線針輪減速機或渦輪蝸桿減速機，噴液型的可以采用硬齒面減速機與擺線針輪減速機組合式結構（物料從中間噴入，效果更佳）
02
強大的輔助組件
混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、蜂窩耐壓夾套、循環介質夾套、在線取樣閥、溫度探測、稱重系統、除塵凈化等組件。
添加少量液體時，需配置噴液噴霧裝置，更有利于液體均勻的分散混合于主料內，噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。
可定制各功能型非標產品，如帶噴液型，防爆型，加熱型，真空型等，材質可根據要求定制碳鋼、SS304不銹鋼、SS316L不銹鋼，SS321不銹鋼，也可以進行聚氨酯內襯或者噴涂高耐磨材料；
閥門可定制梅花閥、蝶閥、閘板閥、球閥等
03

工作原理

雙螺旋錐形混合機由傳動部分、螺桿攪拌器、倒錐形桶體組成。攪拌器為兩根非對稱式螺旋，它們在繞軸線自轉的同時借助轉臂的回轉作用在錐體內作公轉運動，該設備通過螺旋的公、自轉使物料反復提升，在錐體內產生剪切、對流、擴散等復合運動，從而達到均勻混合的目的。

技術參數

型號	電機功率	轉速 (rpm)	桶體厚度 (mm)	混合量	外形尺寸 (mm)		設備重量
型號	電機功率	轉速 (rpm)	桶體厚度 (mm)	混合量	外徑	高	設備重量
SVZX-0.1	1.5	2/108	3	30-60	φ750	1580	250
SVZX-0.5	3	2/108	3	150-300	Φ1150	2320	650
SVZX-1	5.5	2/57	3	300-600	Φ1480	2850	1200
SVZX-2	5.5	2/57	3	600-1200	Φ1820	3510	1500
SVZX-3	7.5	1.8/57	4	900-1800	Φ2050	3800	2300
SVZX-4	11	1.8/57	4	1200-2400	Φ2250	4480	2500
SVZX-5	15	1.8/57	5	1500-3000	Φ2350	4720	2800
SVZX-6	15	1.8/57	5	1800-3600	Φ2560	4980	3000
SVZX-8	18.5	1.8/57	6	2400-4800	Φ2780	5360	4500
SVZX-10	18.5	1.8/57	6	3000-6000	Φ3020	5810	5500
SVZX-15	22	1.8/57	6	4500-9000	Φ3460	6510	6800
SVZX-20	37	1.8/57	6	6000-12000	Φ3810	7420	7800
SVZX-25	45	1.8/57	8	7500-15000	Φ4090	7800	9800
SVZX-30	55	1.8/57	8	9000-18000	Φ4350	8200	11800

* 表中處理量是以比重為1g/cm3的粉料為介質時測定的數據，選型時應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
